Балки и стойки в фахверковом доме: архитектурный скелет, проверенный веками

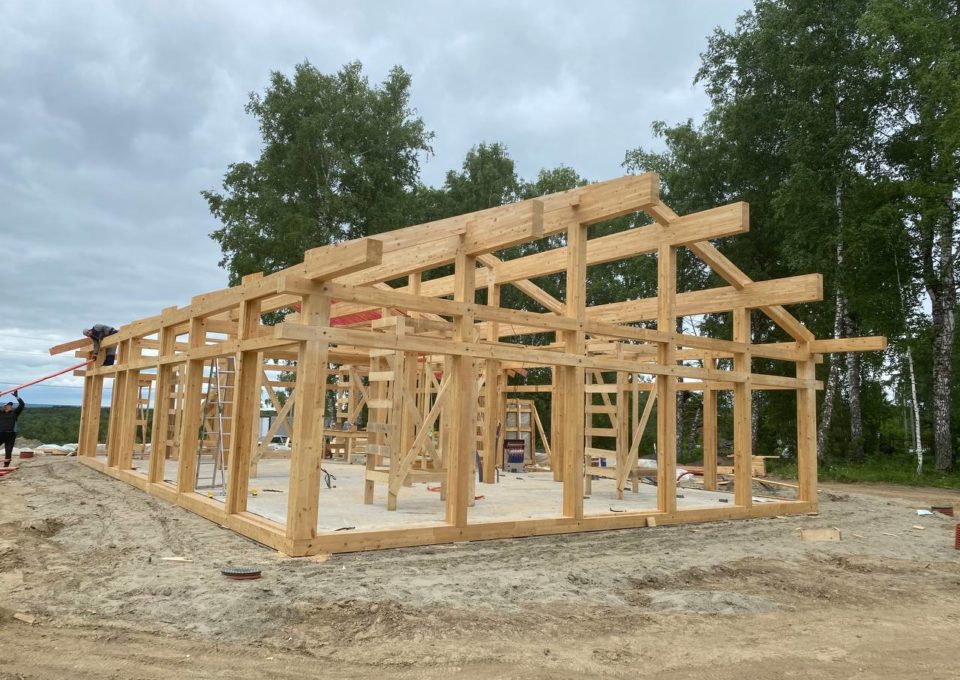

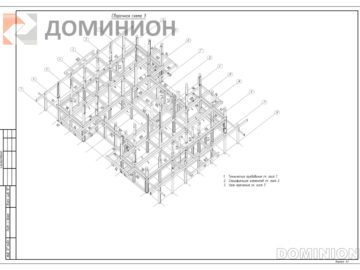

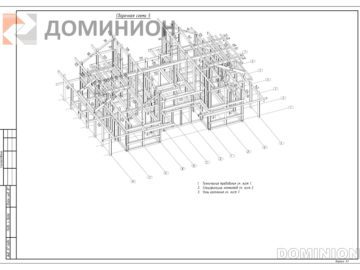

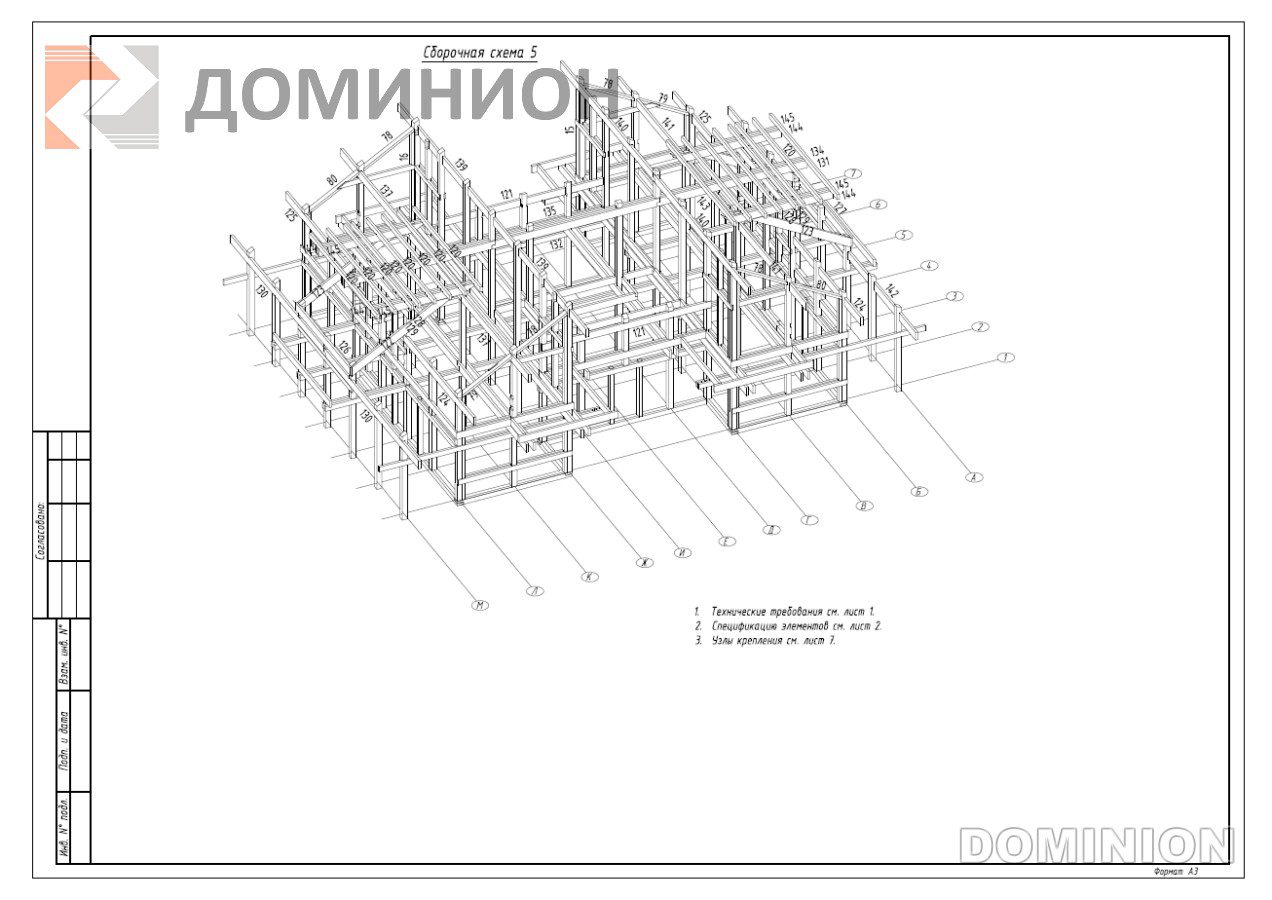

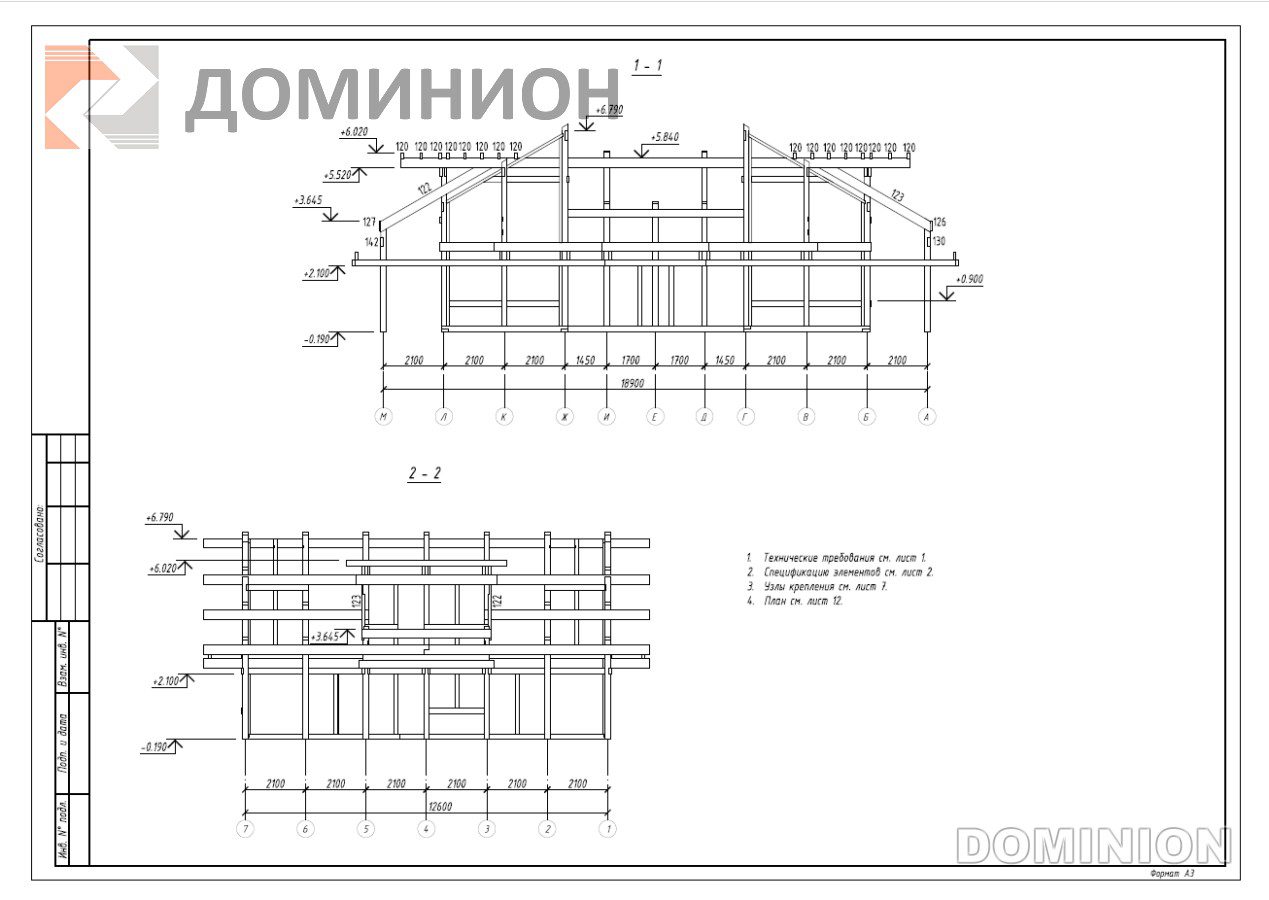

Визуальный код фахверкового дома — это его открытый каркас. Темные балки, пересекающие светлый фасад, — не просто декор, а наглядная инженерная схема. Это силовой скелет, несущий на себе всю тяжесть здания. Каждая линия в этом геометрическом рисунке — это функциональный элемент: вертикальная стойка, горизонтальная балка, диагональный раскос.

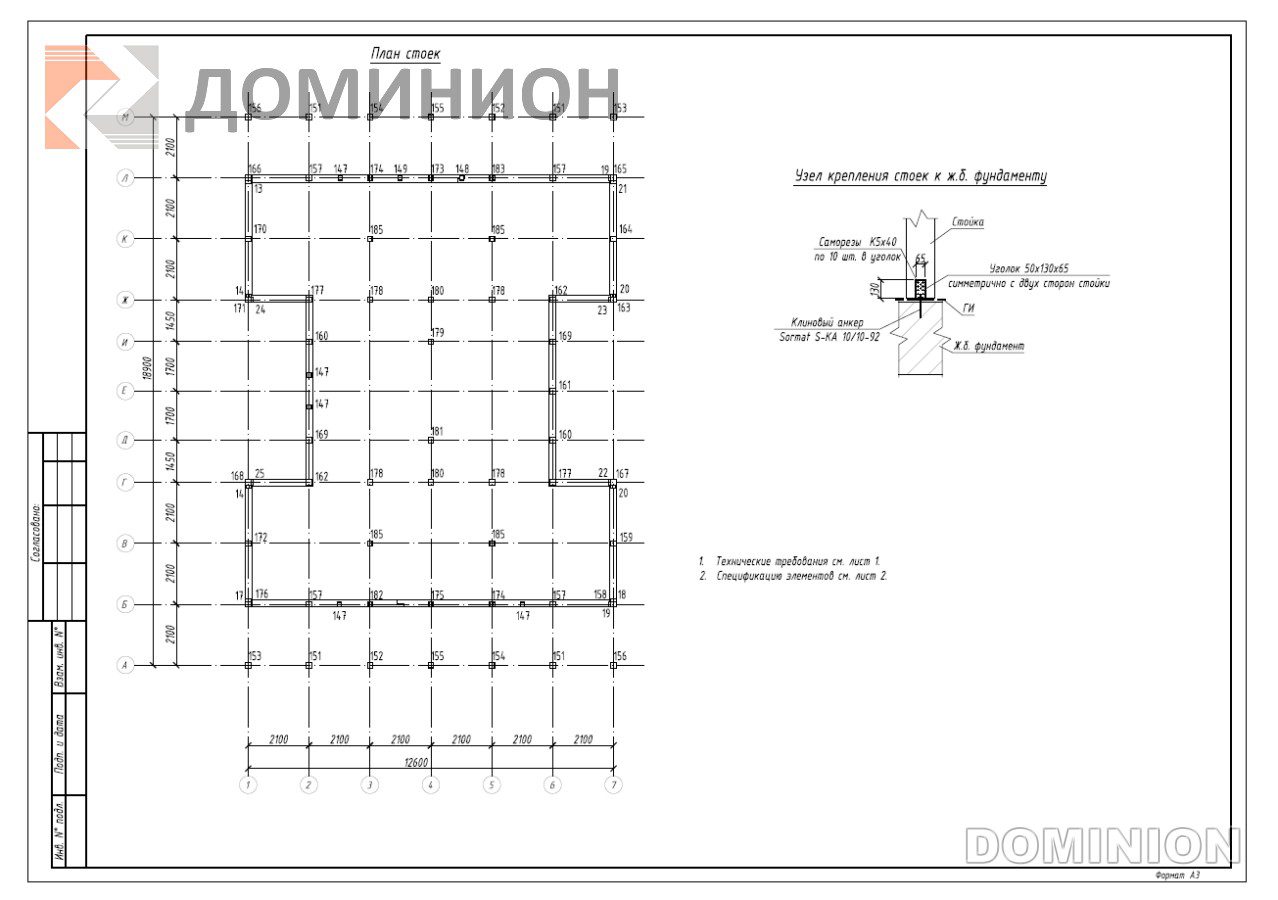

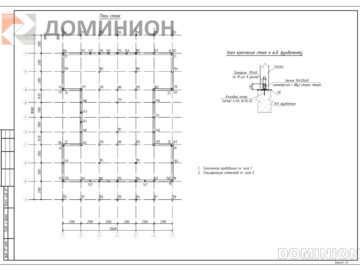

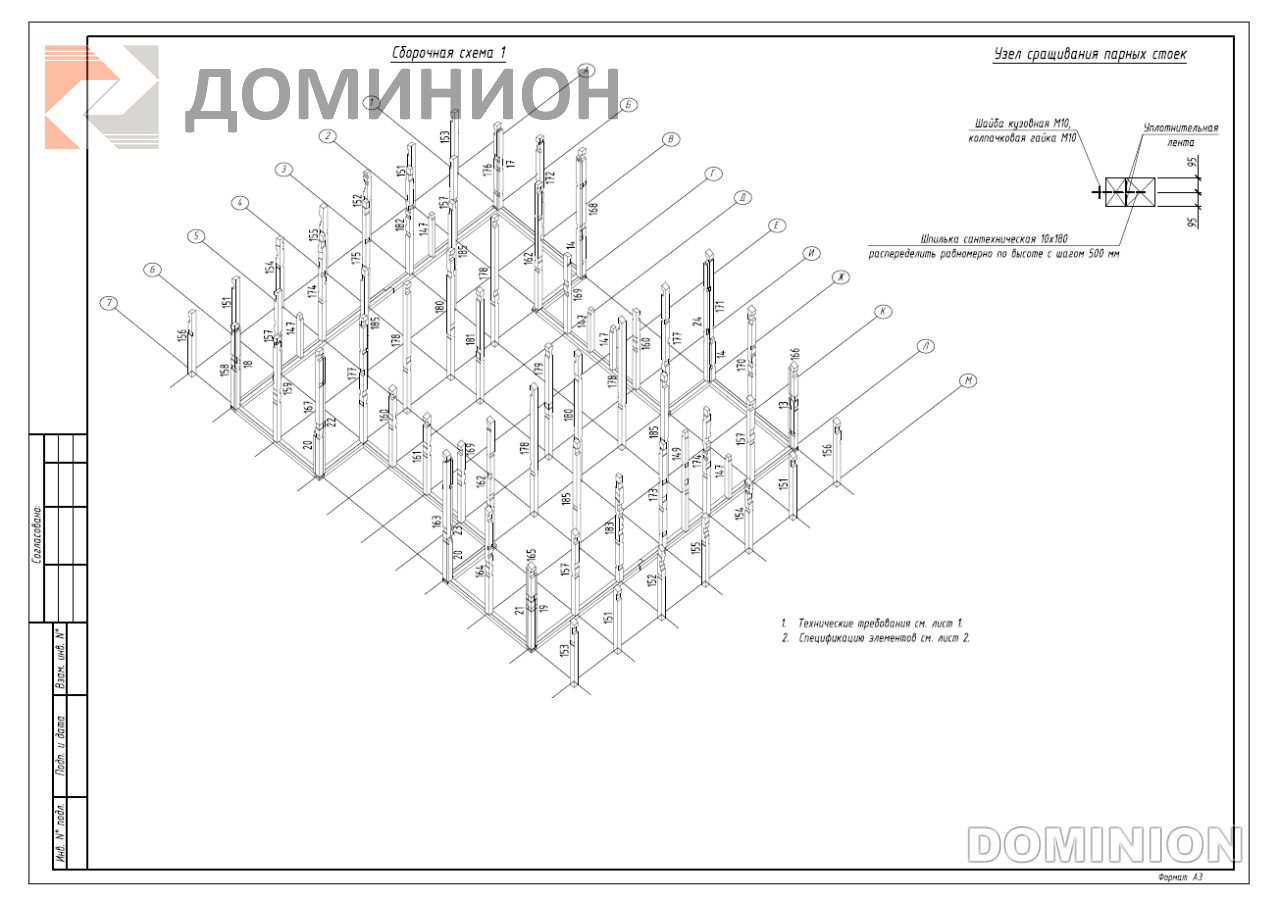

Стойки: основа вертикальной прочности

Вертикальные стойки — это главные опоры. Они принимают на себя нагрузку от кровли и верхних этажей, передавая ее фундаменту. Их сечение и шаг (расстояние между ними) рассчитываются с ювелирной точностью. Инженеры учитывают вес конструкции, снеговые и ветровые нагрузки региона. Стандартное сечение для надежного дома начинается от 150х150 мм из клееного бруса. Чем больше пролет между стойками, тем массивнее должно быть их сечение, чтобы исключить прогиб.

Балки: распределение нагрузки по горизонтали

Горизонтальные балки, или прогоны, связывают вертикальные стойки в единую раму. Они равномерно распределяют вес крыши и перекрытий, предотвращая точечные перегрузки. Нижняя обвязка, уложенная на фундамент, служит опорой для стоек первого этажа. Верхняя обвязка, венчающая стены, становится основой для стропильной системы.

Раскосы: гарантия неизменной геометрии

Самая характерная черта фахверка — диагональные элементы, раскосы (часто расположенные под углом, они образуют знак «Андреевского креста»). Это ключевые детали для жесткости. Они превращают раму из прямоугольника в устойчивую треугольную конструкцию, которая не позволяет дому «складываться» под боковыми нагрузками, такими как давление ветра. Без них каркас был бы шатким.

Узлы: там, где рождается надежность

Подлинная прочность рождается в местах соединений — узлах. Традиционно это были сложные врубки «ласточкин хвост» или «потайной шип», где дерево сцеплялось с деревом без единого гвоздя. Сегодня эти методы дополняются стальными кронштейнами, пластинами и мощными шпильками. Каждый узел рассчитывается как отдельный элемент, обеспечивая монолитность конструкции. Использование клееного бруса высшего сорта исключает растрескивание и деформацию в этих критически важных точках.

Таким образом, рисунок фахверкового фасада — это гениальная открытая конструкторская документация. Каждая стойка, балка и раскос работают в идеальном инженерном балансе, создавая не только фирменный эстетический образ, но и непревзойденную долговечность, проверенную столетиями.
